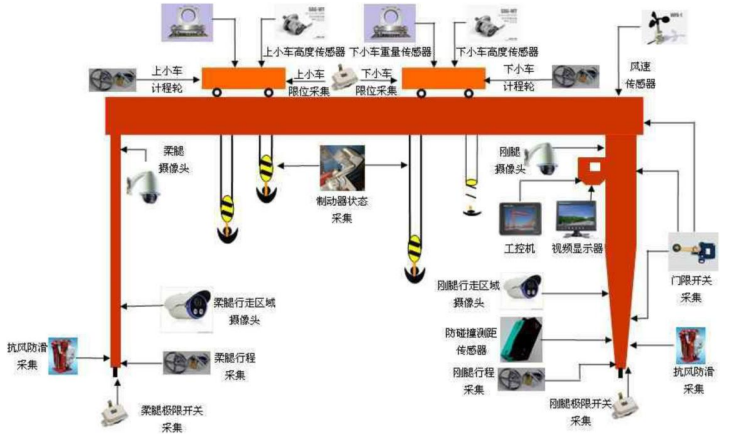

1、采集16路六种信号(重量、高度、防滑装置、风速、防碰撞、视频、安全门)。

(1)重量4路信号采集方式:因现场原装有江西飞达公司生产的FDZX-1A(D6)产品，上面有4个平板压式传感器，经现场检查，这几个传感器仍正常，故直接采用这4个传感器作为300吨吊车大小钩的重量信号采集传感器。

(2)高度4路信号采集方式:龙门吊大小钩的现有的 4 台高度限制器为DXZ(B)型产品，未带电位器(不是江西飞达公司生产的):现需安装江西飞达公司生产的4台DXZ(c)-W高度限制器,具有机械高度限制，又可保证系统即时显示高度信息。

(3)风速1路信号采集方式:龙门吊上没有安装风速传感器，需重新安装风速传感器，将传感器安装在龙门吊司机操作室上面的最顶端;

(4)防碰撞2路信号采集:龙门吊上没有安装防碰撞传感器，现需重新安装江西飞达公司生产的 FDFP型激光红外线防碰撞装置(传感器)在对应前后相邻的300吨龙门吊的主梁上同标高处安装传感器进行检测，报警距离为5~15米(现场设定)。

(5)抗风防滑2路信号采集:因吊车上已经装有抗风防滑的夹轨器装置，现只需采集该电信号作为开关信号即可

(6)设置对主要吊装场地的对应视屏:吊车上可设置2~3个摄像镜头，作为特殊情况下回放当时现场情景用。

(7)安全门1路信号采集:因吊车上的安全门具有白锁开关，现只采集电信号为开关信号即可。偏斜信号不采集:因吊车上没有装防偏传感器，安装的意义也不大,暂时不考虑。

2、将采集的信号集成到7寸液晶屏上显示(如原来显示屏显示现场清楚，可以加设专门的显示屏一个)

3、相应的开关量输出或切断，对相关参数进行控制:

当相应的参数报警时，对应的继电器由常闭转为常开状态，此时起到控制作用:当用户需要超载操作时，只需在显示屏按下相应触摸式控制键的即可，此时该安全监控管理系统不参与控制，起重机在安全管理人员的监督下适当完成特殊作业

4、在SD卡中记录相应的信息(信号参数、30个工作日的时间、吊装频次等)。

5、通过SD卡读取并可打印相关数据，记录下载的数据:数据储存满后提示起重机操作者进行数据备份。

6、远程监控功能，龙门吊的主要数据可以通过无线网络或互联网传输在管理者的电脑上可进行监控。

7、通过授权在软件上实时查看、控制、管理。
